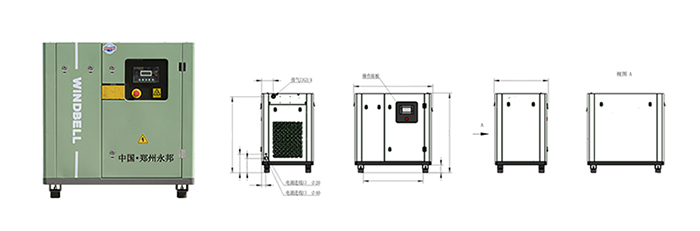

7.5-185kW变频螺杆空压机

1、节能原理

（1）采用先进的螺杆型线技术生产出的高效压缩机主机

（2）进气和排气系统匠心设计，确保压缩机吸入更低温度的冷空气，提高压缩效率

（3）排气管路和排气口设计充分考虑余量和减少素流使排气压阻减到z小

（4）离心式的吸风风机，保证散热器的每个翅片得到有效利用;高效永磁变频电机采用IP55结构且带独立冷却风机，确保压缩机低速运转时电机自身不高温，根本上避免了永磁电机因高温产生弱磁、退磁现象

（5）先进科学的设计理念，整机冷热分区，对提升效率的每个点滴进行细节设计

2、节能效果

（1）主机节能：3~10%

（2）永磁电机节能：5~10%

（3）永磁变频减少空载损耗节能：5~10%

（4）稳压节能：0~5%

总节能范围：13~35%

技术参数

Technical parameter

型号

Model NO.

排气压力（MPa）

Out pressure

排气量（m³/min）

Air delivery

电机功率（kW）

Motor power

重量（kg）

Weight

电源电压

Supply voltage

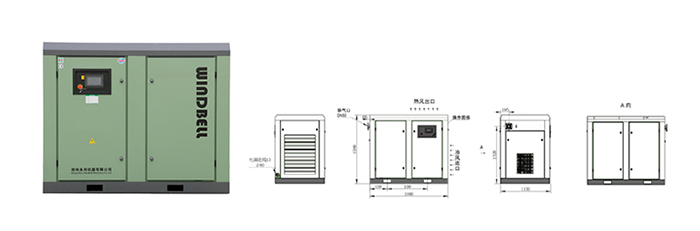

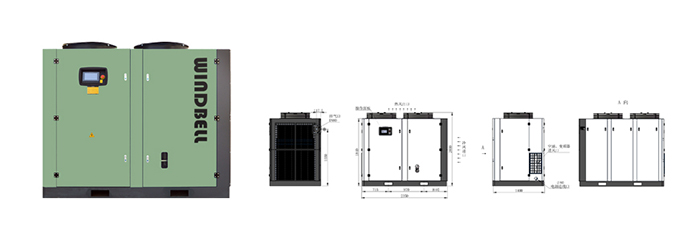

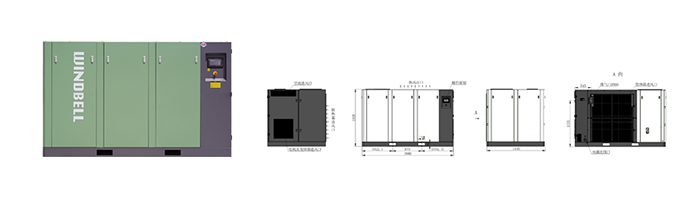

尺寸（mm）

Dimension

WBV-7.5A

0.7~1.2

1.2~0.8

7.5

220

380V/50Hz

960×660×960

WBV-11A

0.7~1.2

1.8~1.3

11

300

1090×730×1070

WBV-15A

0.7~1.2

2.6~1.8

15

320

1090×730×1070

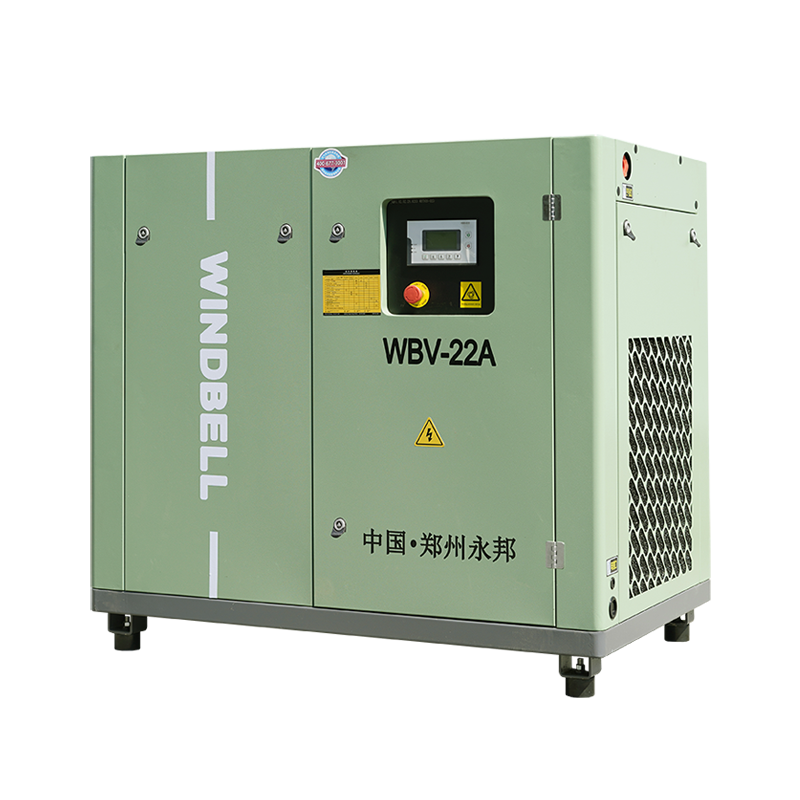

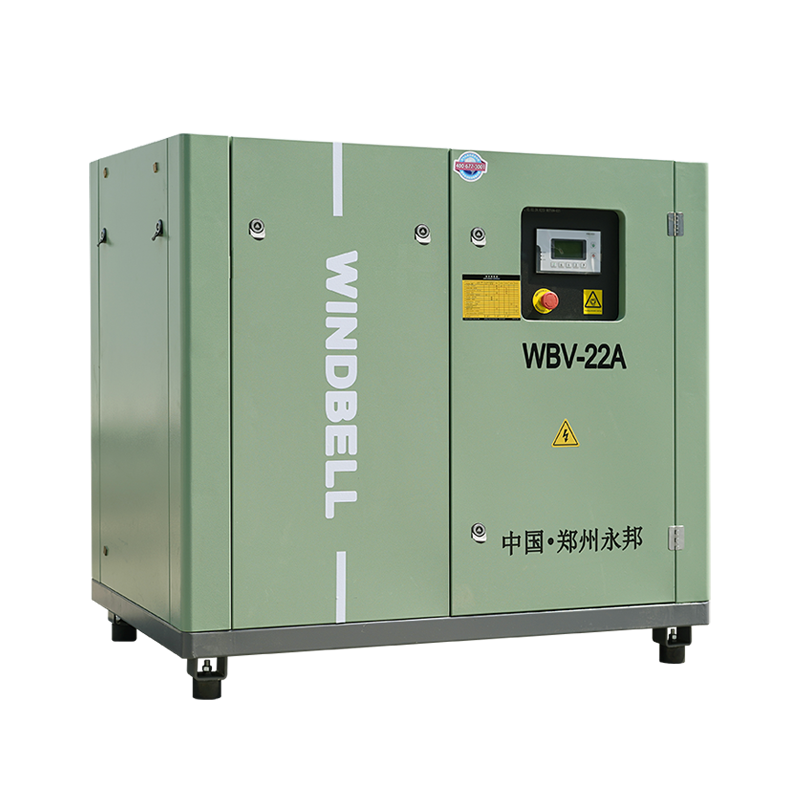

WBV-22A

0.7~1.2

3.7~2.7

22

400

1290×820×1175

WBV-37A

0.7~1.2

5.3~3.9

37

450

1460×940×1320

型号

Model NO.

排气压力（MPa）

Out pressure

排气量（m³/min）

Air delivery

电机功率（kW）

Motor power

重量（kg）

Weight

电源电压

Supply voltage

尺寸（mm）

Dimensio

WBV-55A

0.7~1.2

10.6~8.1

55

1750

380V/50Hz

1800×1150×1600

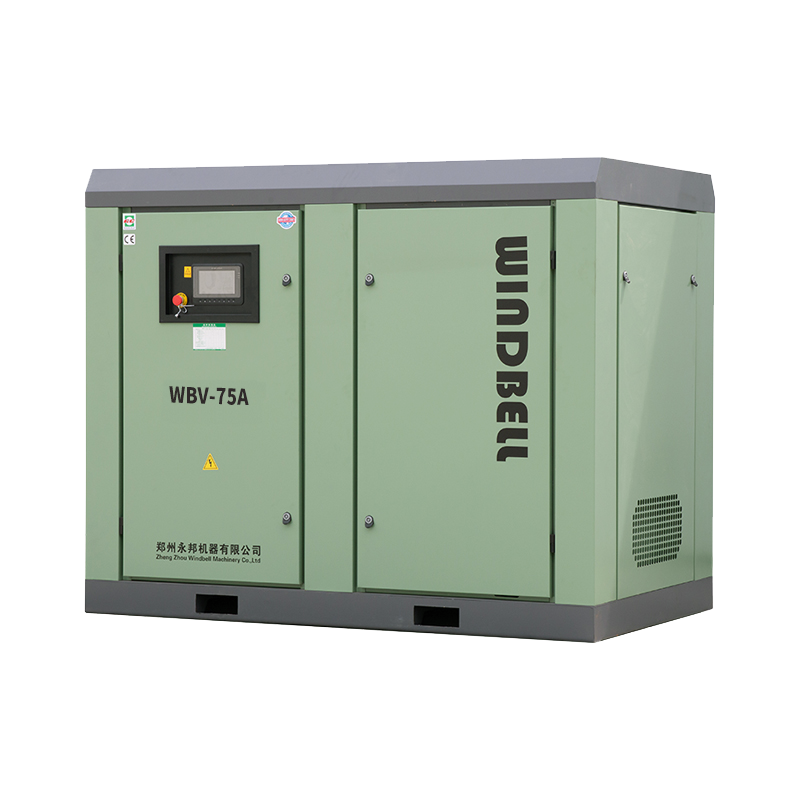

WBV-75A

0.7~1.2

14.4~10.6

75

2050

2150×1250×1700

型号

Model NO.

排气压力（MPa）

Out pressure

排气量（m³/min）

Air delivery

电机功率（kW）

Motor power

重量（kg）

Weight

电源电压

Supply voltage

尺寸（mm）

Dimensio

WBV-90A

0.7~1.2

17.3~12.9

90

2150

380V/50Hz

2150×1250×1700

WBV-110A

0.7~1.2

21.7~16.0

110

3850

2600×1450×1800

WBV-132A

0.7~1.2

25.6~18.7

132

3950

2600×1450×1800

型号

Model NO.

排气压力（MPa）

Out pressure

排气量（m³/min）

Air delivery

电机功率（kW）

Motor power

重量（kg）

Weight

电源电压

Supply voltage

尺寸（mm）

Dimensio

WBV-160A

0.7~1.2

29.0~21.7

160

4130

380V/50Hz

2700×1650×1850

WBV-185A

0.7~1.2

32.8~25.6

185

4460

2700×1650×1850

Installation recommendation

1、空压机应避免安装在高于 45℃或高湿的环境中，并且周围无灰尘、化学物、金属屑及油漆类气体。

2、螺杆式空压机属于容积式空压机，主机体积小、重量轻，无往复惯性力及震动，因此永邦系列固定式空压机可以安装于任何能支撑其重量的水平地面上，无需做坚固的地基及预埋地脚螺栓。为了避免共振，建议在机组底部垫一块硬橡胶板。

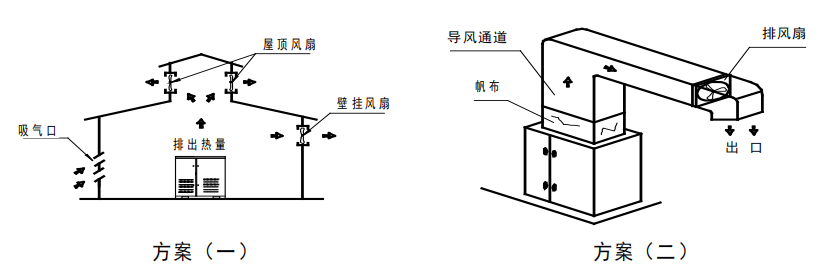

3、在安装空压机机房进气栅和通风扇时，应注意避免造成空压机冷却空气回流，进气栅处的空气流速限制在 5 m/s内。

4、如果安装了排风道，则风道内压降应不超过 30 Pa，风扇分量应与空压机风扇风量匹配，风道的截面应大于或等于空压机罩壳上方热空气排口的面积。

5、对于风冷型的空压机更应注意将机组的吸气口朝向干净的空气流通处，防止周围的灰砂尘埃大量吸入机组，阻塞空滤及冷却风道。

6、压缩空气管道的设置应符合相应的技术标准，并注意管道中冷凝水的排放。
